项目背景

在国防装备领域中，滑翔炸弹的研制面临着严峻挑战：周期长、迭代慢、需适配型号多，导致设计的复杂性和定制化成本的增加；已有设计方案重用率低，每次开发近乎从零开始，造成资源浪费严重；族式设计的实现度较低，使得产品的灵活扩展和快速响应战场需求的能力受到了明显制约。这些问题亟需引入先进的数字化设计方法加以解决。以MBSE为核心的基于SySML v2规范的建模流程，将有力推进滑翔炸弹的设计范式向标准化、模块化方向转型。

解决方案

本项目采用SysML v2建模语言，遵循华望公司自研的HOPE建模流程，采用华望新一代建模软件工具M-Design v2，从需求分析、场景分析、架构设计和产品选型四个维度开展系统性的设计工作。需求分析从利益相关方的任务要求中提取出系统期望，将其精化为利益攸关方需求；场景分析使用动作流视图和状态转换视图，进行功能分解、端口分析及故障逻辑分析，在此基础上提取出交互行为与约束，进而生成系统需求及追溯关系；架构设计基于系统需求与可变需求，通过150%架构定义、变体设置及状态/约束/功能/端口分析，提取出模块分层与接口规则，从而精化成为含变体的系统架构方案；产品选型从部件资源与架构约束中经配置构建、图形仿真及文本求解，提取出与功能匹配的成本最优方案，最终精化产生子系统或产品的需求。重点针对弹翼后掠角、是否集成动力系统和平台接口三个变体点，实现灵活的产品族配置，确保设计的可扩展性和重用性。

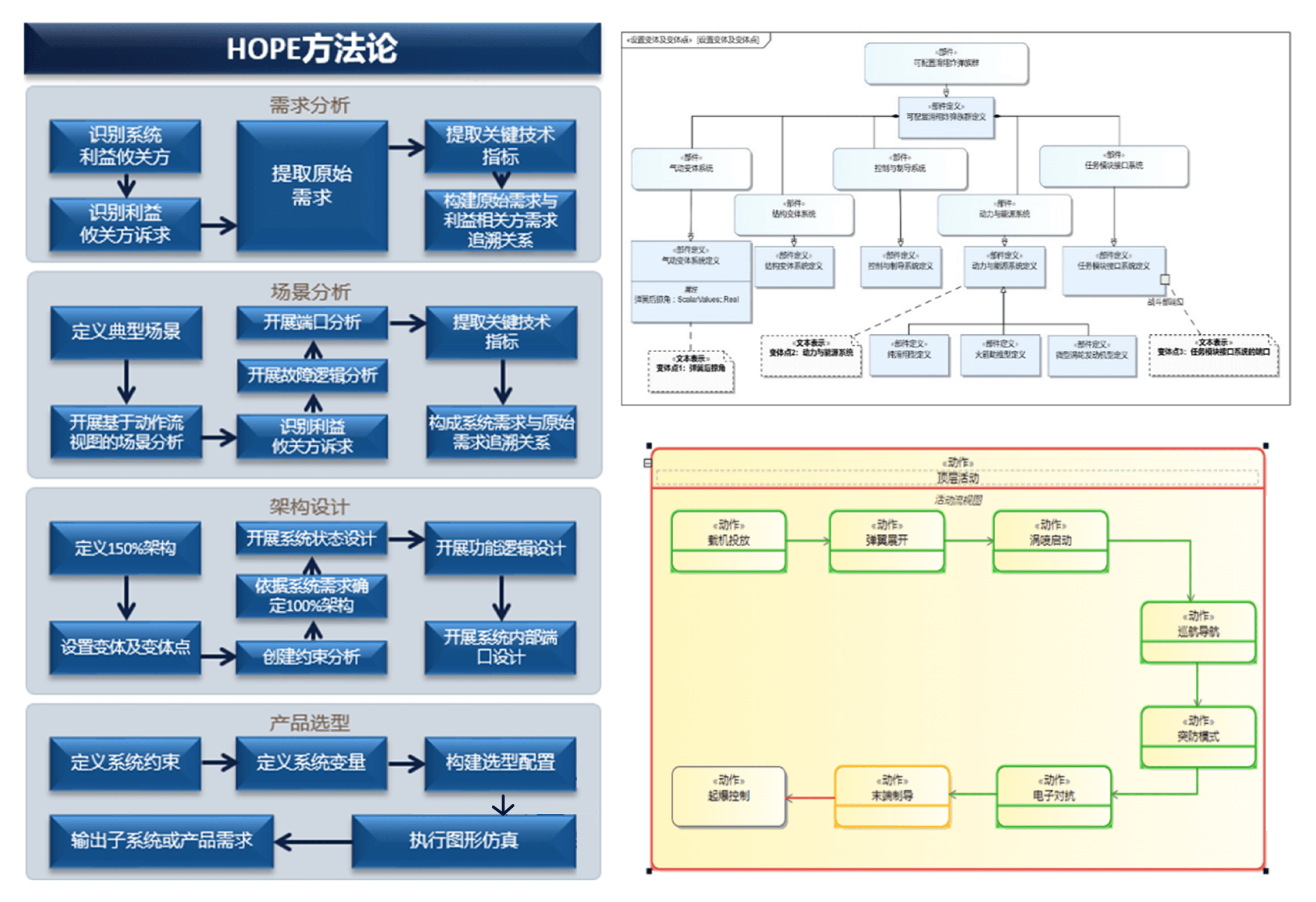

建模流程图

案例成效
