项目背景

本项目为某体系的需求视图模型开发，其中体系设计建模过程可以分解为7大部分，即建模前期准备、全景视点模型正向设计、能力视点模型正向设计、作战视点模型正向设计、系统视点模型正向设计、体系模型反向追溯设计以及其余辅助视点模型设计，根据需求一致性分析从而解决术语歧义、前后矛盾、语义不一致等问题。

解决方案

开发多视角的体系装备建模视图：基于体系作战需求、系统能力需求和装备研制需求等模型的材料，结合UAF、DoDAF体系模型框架方法，开展从概念—能力—作战—系统—服务—人事—项目等多视角视图的开发。

构建基于某体系需求模型：从多视角视图的出发，剖析某体系的层级与需求，选择性地构建概念视角模型—能力视角模型—作战场景模型—服务视角模型—系统视角模型—组织关系视角模型—项目视角模型—SysML需求模型。

开展需求映射关系分析与一致性验证：通过某体系模型，将需求模型分为三个维度，分别是能力需求、作战需求、系统部件需求。分析三个维度的需求映射关系，构建对应的模型追溯关系。结合甲方典型案例，设定约束规则、编译OCL语言，对不符合约束规则的需求进行查询与校验，实现多维度需求之间的一致性分析与验证。

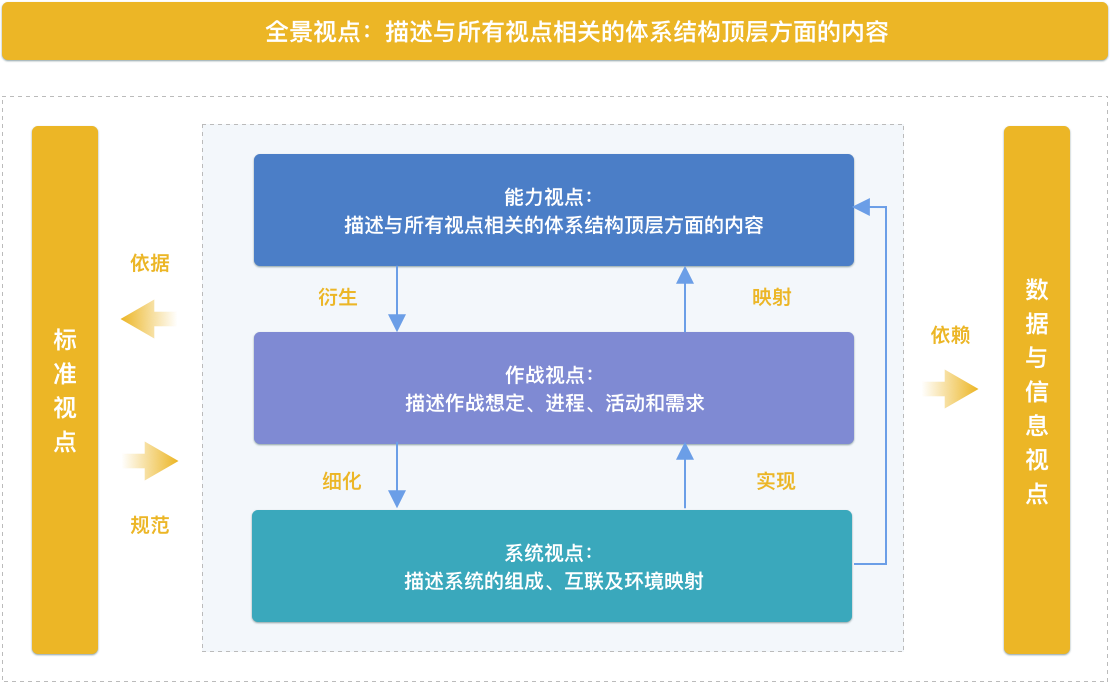

图1 体系结构建模路线图

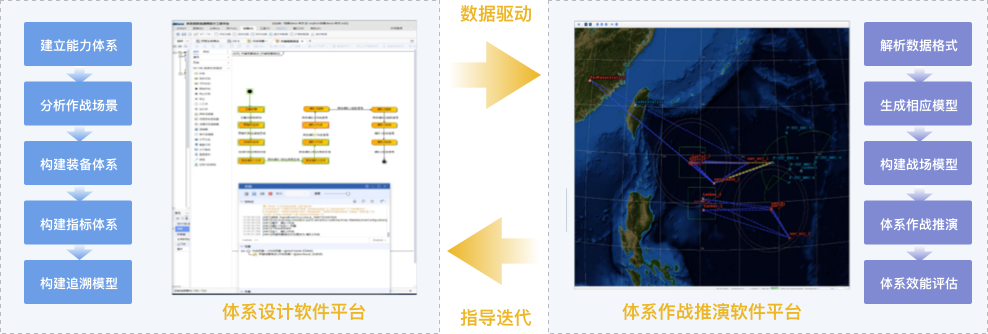

图2 体系结构模型驱动体系推演仿真图

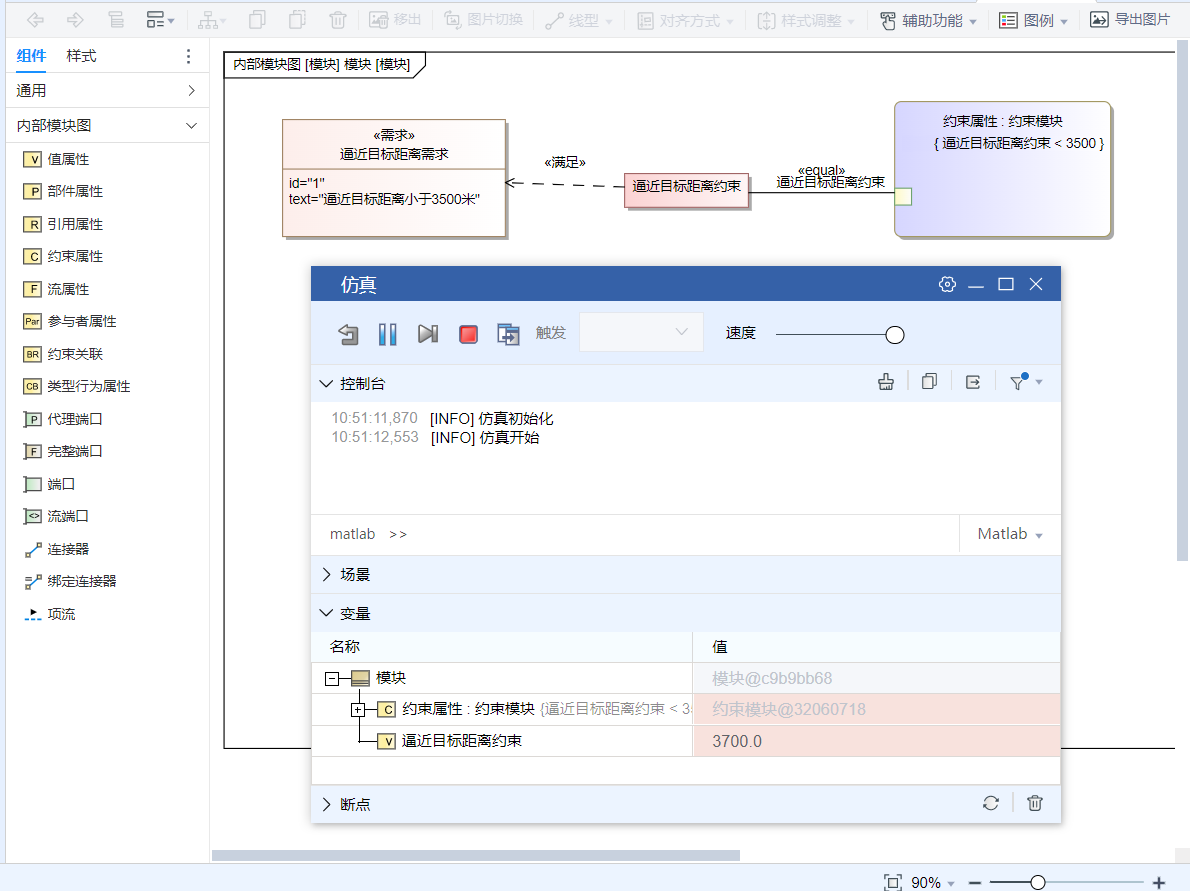

图3 体系结构参数仿真图

案例成效

本案例完成了某体系的需求视图开发，根据体系作战需求、系统能力需求和装备研制需求等模型材料，结合某体系建模流程和模型框架，采用MBSE方法构建体系模型视图，并按照要求完成了三个维度的需求映射与关联，开展了体系需求一致性分析。通过MBSE系统建模方法，解决了现存建模方法中术语歧义、前后矛盾、语义不一致等问题，大大降低了系统开发的成本，方便实现建模早期的错误查找与有效迭代。
